Unity ARKit PluginのFace Trackingを使ってみる - のしメモアプリ開発ブログ

Oculus Rift Advent Calendar 2017の1日目の記事です！

ARKitでiPhoneXのFace Trackingを利用することができます。
Face Tracking with ARKit

Live2D Euclidと組み合わせると、こんなことが可能になります。

iPhoneX使ってLive2Dを動かしてみた。これ楽しすぎ！ pic.twitter.com/RzWLiUKtQl
— のしぷ (@noshipu) 2017年11月9日

また、UnityのARKit Pluginから呼び出せるようになっていたので簡易的な解説をします。

実行環境

Unity 2017.1.2p1
Unity ARKit Plugin v1.0.12
https://assetstore.unity.com/packages/essentials/tutorial-projects/unity-arkit-plugin-92515

設定

iOSにプラットフォーム切り替え
Unity ARKit Pluginをインポート
設定ファイルを下記に変更

Assets/UnityARKitPlugin/Resources/UnityARKitPlugin/ARKitSettings.asset

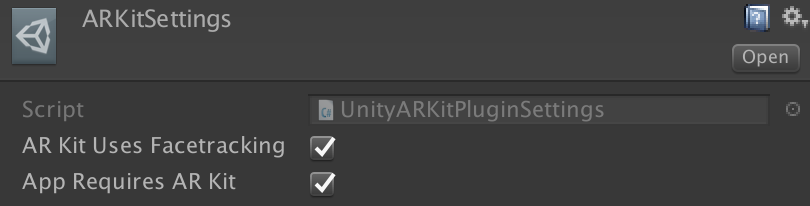

f:id:noshipu:20171130063756p:plain

シーンのセットアップ

Camera

ClearFlagをDepthOnlyに設定

UnityARVideo

YUV形式のカメラのテクスチャを取得、描画
ClearMaterialにYUVMaterialを設定する

UnityARCameraNearFar

Unityで設定しているClipping PlanesのNear/FarをNative側に伝える役割

ARCameraTracker

TrackedCameraにトラッキングさせたいカメラを指定

UnityARFaceMeshManager

MeshFilterに顔のMeshを反映させたいMeshを指定
また、このゲームオブジェクト自体が顔の位置をトラッキングする

これで下記のようなマスクマン的なことはできるようになります。

Unity ARKit Pluginを試してる。泥パックだ… pic.twitter.com/9wwCiVqoOF
— のしぷ (@noshipu) 2017年11月6日

その他のクラスについて

UnityARFaceAnchorManager

任意のオブジェクトをトラッキングさせる。顔の位置、回転がわかればいいならこちらでOK

BlendshapePrinter

Blendshape(表情のパラメータ)の値をOnGUIで出力するデバッグ用スクリプト
これを使用するとフレームレートが落ちるので注意

UnityARKitLightManager

Meshにリアル空間の環境光を反映できるスクリプト
サンプルシーンのFaceDirectionalLightEstimateで確認可能

顔検出のScriptを簡易解説

顔を検出する

1. usingする

using UnityEngine.XR.iOS;

2. FaceTracking開始、検出イベント登録

configの設定を行い、サポートしていればSessionを開始

その後、顔の検出時のイベントを登録
・顔の検出をされるとFaceAddedが呼ばれる
・検出した顔の情報が更新されるとFaceUpdatedが呼ばれる
・顔の検出がはずれるとFaceRemovedが呼ばれる

void Start()
{
	UnityARSessionNativeInterface session = UnityARSessionNativeInterface.GetARSessionNativeInterface();

	Application.targetFrameRate = 60;
	ARKitFaceTrackingConfiguration config = new ARKitFaceTrackingConfiguration();
	config.alignment = UnityARAlignment.UnityARAlignmentGravity;
	config.enableLightEstimation = true;

	if (!config.IsSupported)
	{
		// 利用できない場合の処理はここで行う
		return;
	}

	session.RunWithConfig(config);

	// 顔の検出イベント登録
	UnityARSessionNativeInterface.ARFaceAnchorAddedEvent += FaceAdded;
	UnityARSessionNativeInterface.ARFaceAnchorUpdatedEvent += FaceUpdated;
	UnityARSessionNativeInterface.ARFaceAnchorRemovedEvent += FaceRemoved;
}

※ ちなみに検出可能な顔は１つで、体感ですが手前にある顔が優先されている感じです。

3. コールバック側で処理する

void FaceAdded (ARFaceAnchor anchorData)
{
	// 検出された時の処理
}

void FaceUpdated (ARFaceAnchor anchorData)
{
	// 検出中の処理
}

void FaceRemoved (ARFaceAnchor anchorData)
{
	// 検出から外れた時の処理
}

基本的には、ARFaceAnchorで渡ってくるパラメータを使って、FaceMeshを作成したり、顔の位置やBlendshapeの値を取得することが可能です。

ARFaceAnchorを使ったサンプルコード

顔の位置、回転を取得する

void FaceUpdated (ARFaceAnchor anchorData)
{
	gameObject.transform.localPosition = UnityARMatrixOps.GetPosition (anchorData.transform);
	gameObject.transform.localRotation = UnityARMatrixOps.GetRotation (anchorData.transform);
}

顔のMeshを作成、更新する

void FaceAdded (ARFaceAnchor anchorData)
{
	faceMesh = new Mesh ();
	faceMesh.vertices = anchorData.faceGeometry.vertices;
	faceMesh.uv = anchorData.faceGeometry.textureCoordinates;
	faceMesh.triangles = anchorData.faceGeometry.triangleIndices;

	faceMesh.RecalculateBounds();
	faceMesh.RecalculateNormals();
	meshFilter.mesh = faceMesh;
}

void FaceUpdated (ARFaceAnchor anchorData)
{
	faceMesh.vertices = anchorData.faceGeometry.vertices;
	faceMesh.uv = anchorData.faceGeometry.textureCoordinates;
	faceMesh.triangles = anchorData.faceGeometry.triangleIndices;
	faceMesh.RecalculateBounds();
	faceMesh.RecalculateNormals();
}

Blendshapeを取得する

取得可能な値の一覧は下記から画像付きで解説してくれています。
ARFaceAnchor.BlendShapeLocation - ARFaceAnchor | Apple Developer Documentation

ARBlendShapeLocationにパラメータKeyが格納されています。

パラメータを取得してモデルに反映させるコードはこんな感じになります。

void FaceUpdated (ARFaceAnchor anchorData)
{
	blendShapes = anchorData.blendShapes;

	// 口の開閉値を取得
	jawOpen = blendShapes[ARBlendShapeLocation.JawOpen];

	// 左目の開閉値を取得
	eyeBlink_L = blendShapes[ARBlendShapeLocation.EyeBlinkLeft];

	// Blendshapeの値をモデルに反映するなど
	m_MeshRenderer.SetBlendShapeWeight(0, jawOpen * 100f);
}

iPhoneX限定という制約はありますが、かなりコードがシンプルなので、お手軽にフェイシャルモーションを作ることができるのではないでしょうか。

明日の記事はnryotaさんになります！
